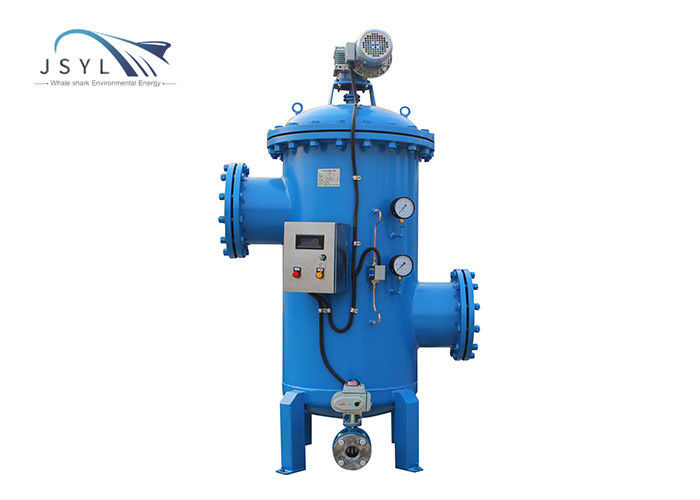

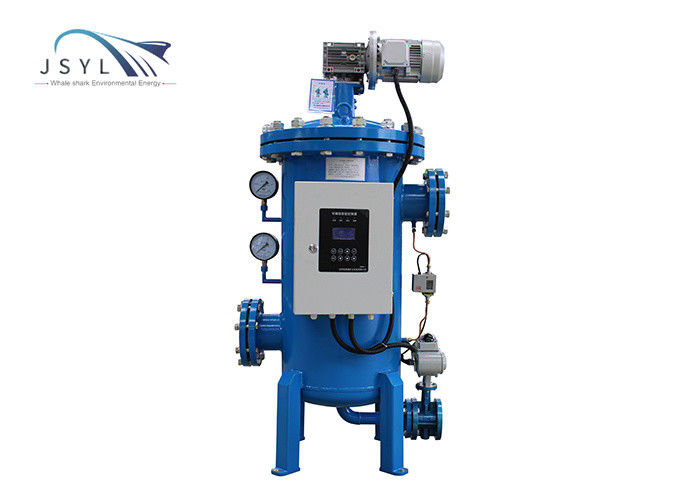

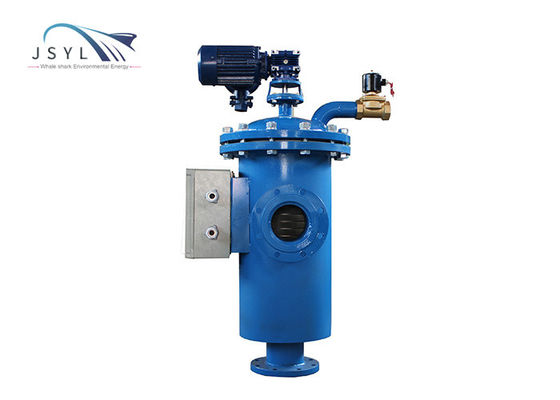

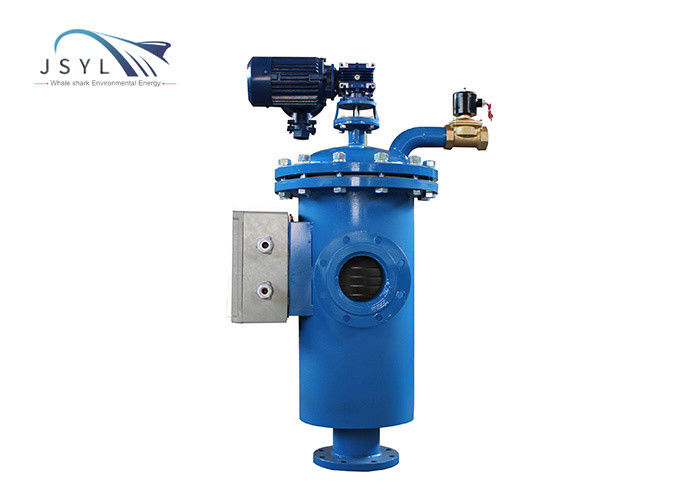

Automatyczny system filtrów samoczyszczących 100um ze stali węglowej

Automatyczna szczotka typ 100 mikronów filtr przemysłowy ze stali węglowej


Opisać

Proces filtrowania:
Woda surowa wchodzi do wnętrza cylindra sitowego z wlotu filtra i przepływa przez sito do wylotu filtra.Cząsteczki brudu są zatrzymywane na wewnętrznej powierzchni sita i tworzą „ciasto filtracyjne”, powodując różnicę ciśnień na sicie.Presostat różnicowy wykrywa różnicę ciśnień i gdy osiągnie ona zadaną wartość, rozpoczyna się proces czyszczenia.

Proces samooczyszczania:
Podczas procesu samooczyszczania przefiltrowana woda procesowa nadal przepływa.Zawór spustowy otwiera się, a silnik obraca szczotką ze stali nierdzewnej, aby zamiatać wewnętrzną powierzchnię cylindrycznego sita.Cząsteczki uwięzione na sicie są usuwane przez szczotkę i wypłukiwane z zaworu spustowego. Cały proces trwa 20-30 sekund. Dopływ wody jest przez cały czas nieprzerwany.
System sterowania:
Dostępne są dwa rodzaje płyt sterujących: PLC / timer
Cykl samooczyszczania rozpoczyna się w dowolnej z poniższych sytuacji

1. Odbierz sygnał z presostatu różnicowego
2. Ustawienie parametrów interwału czasowego panelu sterowania
3. Ręczny start

Zasada działania

Normalny tryb pracy:

Ciecz dostaje się do filtra ciała przez wlot do filtra, ciecz jest filtrowana przez element filtrujący, a zanieczyszczenia w cieczy osadzają się na sicie filtra ze stali nierdzewnej.Gdy ciśnienie wlotowe i wylotowe osiągną dopuszczalną wartość zakresu;system wymaga ręcznego sprzętu do samooczyszczania;ręczny reduktor wprawia szczotkę w ruch obrotowy w celu oczyszczenia wkładu filtrującego;w tym samym czasie otwiera się zawór spustowy, aby odprowadzić ścieki;czas czyszczenia (różnica ciśnień między wlotem a wylotem wynosi zero), zawór zamyka się po zakończeniu czyszczenia;reduktor przestaje działać;system powraca do stanu początkowego;Zacznij wchodzić w kolejny proces filtracji.

Cechy

1: Duży przepływ;mała objętość;duża powierzchnia filtra
2: Ciągły przepływ podczas samooczyszczania i ścieków, niskie zużycie wody i krótki czas czyszczenia.
3: Zespół elementu filtrującego jest łatwy do demontażu, wymiany i konserwacji.
4: Unikalna konstrukcja szczoteczki do czyszczenia (ze sprężynową i wysuwaną regulacją; wyjątkowa)
5: Ręczny zawór wlotowy/zawór spustowy, urządzenie przestaje działać, a ścieki wewnętrzne można odprowadzać ręcznie
