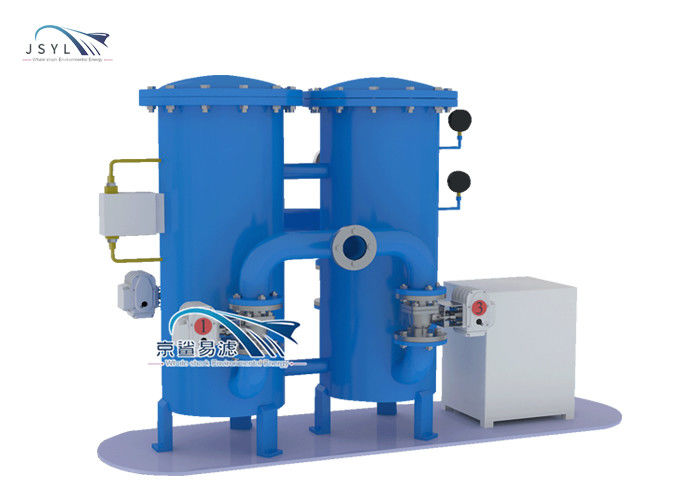

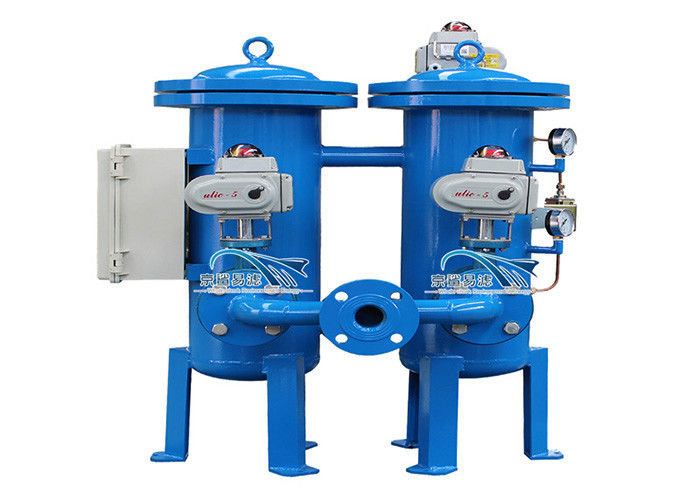

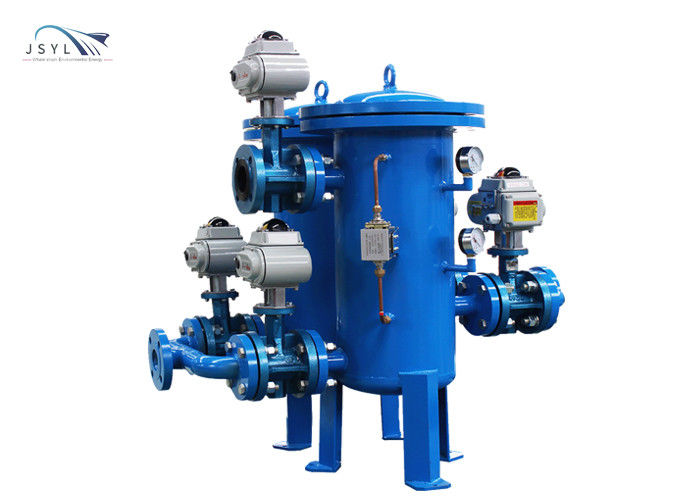

Przemysłowy filtr dupleksowy
Filtruj proces filtrowania

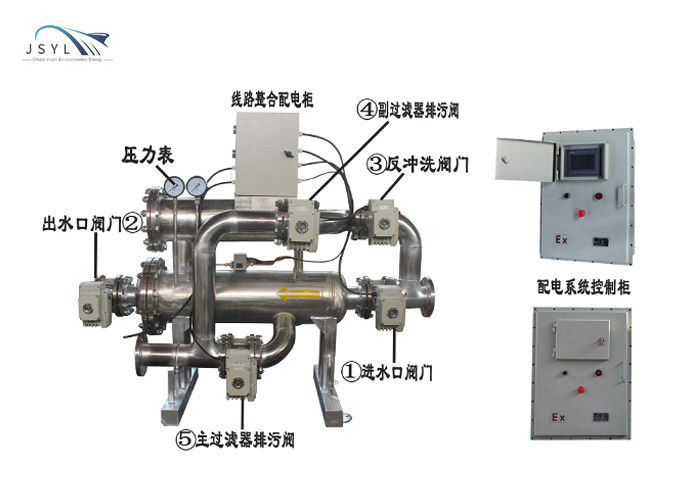

Normalny proces filtrowania:
1#5#zawór jest otwarty;2#3#4#zawór jest zamknięty;
Główny proces płukania wstecznego filtra:
2#3#zawór otwarty;1#4#5#zawór zamknięty;
Proces płukania wstecznego filtra wtórnego:
1#4#zawór otwarty;2#3#5#zawór zamknięty;
parametr techniczny
Model produktu: DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300;
Wydajność pojedynczego filtra: 1～500m3/h;
Dokładność filtracji: 1～3000 μm (siatka spiekana pięciowarstwowa jest stosowana poniżej 20 μm; siatka klinowa/siatka spiekana powyżej 20 μm)
Ciśnienie robocze: 0,5-4,0Mpa;
Strata ciśnienia: ≤ 0,05 MPa
Temperatura wody roboczej: -10-200 ℃ (powyżej 100-200 ℃ wymaga specjalnego dostosowania)
Czas odprowadzania ścieków: 10～3000 sekund (można ustawić samodzielnie)
Zasilanie: AC trójfazowe 380V/50Hz
Interfejs sterowania: cyfrowy wyświetlacz dotykowy PLC, pokrętło, przełącznik;
Tryb sterowania: tryb różnicy ciśnień, tryb czasu, tryb sterowania ręcznego;
Typ filtra: siatka klinowa 304 / siatka spiekana, siatka klinowa 316L / siatka spiekana;
| TABELA SPECYFIKACJI FILTRÓW | ||||||||
| Model |
Średnica rury (Cal) |
Wlot i wylot (DN) |
Przefiltrowana woda M3(H) |
długie (mm) |
szerokość (mm) |
wysoka (mm) |
waga kg |
Dokładność filtracji (um) |
| JSYL-S5-DN20 | 0,6 | 20 | 2,1 | 750 | 130 | 450 | 15 | 1-3000 |
| JSYL-S5-DN25 | 1 | 25 | 3,8 | 780 | 150 | 490 | 18 | 1-3000 |
| JSYL-S5-DN40 | 1,5 | 40 | 8 | 920 | 180 | 510 | 25 | 1-3000 |
| JSYL-S5-DN50 | 2 | 50 | 15 | 1150 | 220 | 620 | 38 | 1-3000 |
| JSYL-S5-DN65 | 2,5 | 65 | 25 | 1260 | 295 | 880 | 55 | 1-3000 |
| JSYL-S5-DN80 | 3 | 80 | 40 | 1370 | 360 | 1100 | 75 | 1-3000 |
| JSYL-S5-DN100 | 4 | 100 | 70 | 1575 | 480 | 1300 | 150 | 1-3000 |
| JSYL-S5-DN125 | 5 | 125 | 100 | 1860 | 550 | 1450 | 300 | 1-3000 |
| JSYL-S5-DN150 | 6 | 150 | 145 | 2160 | 620 | 1568 | 480 | 1-3000 |
| JSYL-S5-DN200 | 8 | 200 | 238 | 2320 | 810 | 1610 | 800 | 1-3000 |
| JSYL-S5-DN250 | 10 | 250 | 380 | 2540 | 1300 | 2050 | 1000 | 1-3000 |
| JSYL-S5-DN300 | 12 | 300 | 500 | 2760 | 1400 | 2180 | 1200 | 1-3000 |
Korzyść
1. W pełni automatyczna inteligentna kontrola
2. Mały rozmiar, duży przepływ, wysoka precyzja
3. Inteligentne płukanie wsteczne online nie zatrzymuje się i nie płynie w sposób ciągły;
4. Korpus zastępuje element filtrujący, projekt szybkiego podłączenia, łatwy do wymiany;
5. Struktura elementów wielofiltrowych;precyzja może być regulowana;
6. Może być instalowany pionowo/poziomo, co znacznie oszczędza przestrzeń montażową;
7. Element filtrujący ma precyzję odrzutu online wynoszącą 5 mikronów, która może być używana wielokrotnie.
